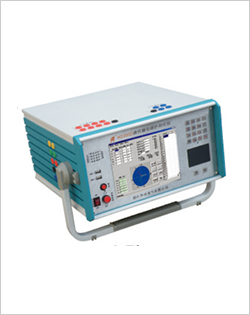

三相微机继电保护测试仪

发布时间: 2019-06-21 12:12

高精度、高可靠性、功能完善、提高工作效率

商品信息

		新一代测试软件，其特点是：界面更加友好美观，软件功能更加完备强大，并且保留其独有界面简洁明晰、操作简便、易学易用的特点。根据各测试模块功能的不同，分为五小组：通用测试、常规保护、线路保护、元件保护和综合功能。

主要特点
· 输出4相电压3相电流。
·  高性能的嵌入式工业控制计算机和8.4〞大屏幕高分辨力彩色TFT液晶显示屏，可以提供丰富直观的信息，包括设备当前的工作状态、下一步工作提示及各种帮助信息等；
·  输出端采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。
·  输出部分采用DSP控制，运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小线性好。采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。
·  可完成各种自动化程度高的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
·  设有一路独立110V 及 220V专用可调直流电源输出，方便现场检验使用。
·  测试仪设有5路开入和8路开出，方便做备自投试验。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。
·  提供各种自动测试软件模块和GPS同步触发试验（选配）等。
·  可以完成各种复杂的校验工作，能方便地测试及扫描各种保护定值，进行故障回放。可以实时存储测试数据，显示矢量图，打印报表等；
·  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动功能，软件对故障进行自诊断以及输出闭锁等功能。

额定参数

项目	内容
交流电流输出	3相电流输出时每相输出（有效值）	0～30A 输出精度 ∠0.2级(主量程内)
	3相并联电流输出（有效值）	0～90A
	相电流长时间允许工作值（有效值）	10A
	相电流最大输出功率	400VA
	3相并联电流最大输出时允许工作时间	10s
	频率范围（基波）	0～1000Hz
	谐波次数	0～20 次
直流电流输出	电流输出	0～±10A / 每相，0～±30A / 3并输出精度 0.2级
直流电流输出	最大输出负载电压	18V
交流电压输出	相电压输出（有效值）	0～120V 输出精度 0.2级
	线电压输出（有效值）	0～240V
	相电压 / 线电压输出功	80VA / 100VA
	频率范围（基波）	20～1000Hz
	谐波次数	1～20次
直流电压输出	相电压输出幅值	0～±160V 输出精度 0.2级
	线电压输出幅值	0～±320V
	相电压/ 线电压输出功率	70VA / 140VA
开关量	5路开关量输入
	空接点	1～20mA，24V
	电位接点接入	“0”：0 ～ +6V； “1”：+11 V ～ +250 V
	8对开关量输出	DC：220 V／0.2 A；AC：220 V／0.5 A
时间测量范围	0.1ms ～ 9999s,测量精度＜0.1mS
