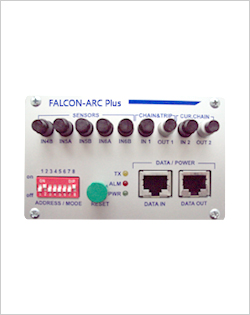

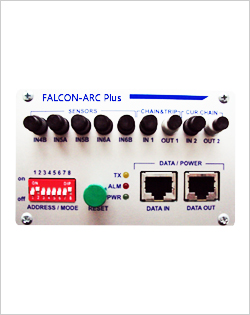

电弧光保护UTU-Falcon-ARC Plus

发布时间: 2019-06-21 11:07

增加主单元收集信息数据量并具有保护功能

商品信息

		产品概述弧光扩展单元主要是根据用户需求研制的一款能够保护馈线的装置，与主控单元、电流单元配合使用，可同时保护6面开关柜，每面开关柜的开关仓和馈线仓各安装一个弧光传感器。
产品名称：电弧光保护 UTU-Falcon-ARC Plus 产品型号：UTU-Falcon-ARC Plus 产品类别：电弧光保护

产品特点
1.有14个光信号输入口，14个光信号输入口分为6组，分别为1N1A、1N1B、1N1C；1N2A、1N2B、1N2C；1N3A、1N3B；1N4A、1N4B；1N5A、1N5B；1N6A、1N6B；
2.4个光纤通讯接口为2个输入、2个输出，其中1N1为跳闸信号输入口、1N2为过流信号输入口、OUT1为跳闸信号输出口、OUT2为过流信号输出口；
3.弧光扩展单元与主控单元配合，可完成中、低压系统馈线保护功能。当馈线保护仍不能切除故障时，通过设置延时启动失灵保护。采用弧光扩展单元，可大大降低馈线保护成本。

主要技术参数

项目	参数	项目	参数
电源	工作电压：DC12V，功耗：1W	光照设定	10Klux ~ 50Klux
运行环境	运行温度0 ~ +70℃	尺寸	长160mm x 宽130mm x 高65mm
重量	1.15Kg	电磁兼容	符合相关标准和国际标准
输入	14个光信号输入口 1数据传输口 2个光信号输入口（一个过流信号，一个光信号）	输出	2个光信号输出口 1个数据传输口 6个快速跳闸出口 5A, 600Vp (25A<1s) *Triac Irms=25A Vdrm=600V (Itsm=175A) 1个常规跳闸出口（IEC255-23继电器标准）5A, 250VAC
