| 产品概述
CR-Plus电流扩展单元可用于单独跳馈线柜，它完全兼容UTU-Falcon系统。 除了过电流数据的输入，一台电流扩展单元还扩展有4个光信号输入口，可分别保护母线仓、断路器仓和电缆仓，并可连接一个便携式弧光传感器，以确保检修人员的生命安全。
|

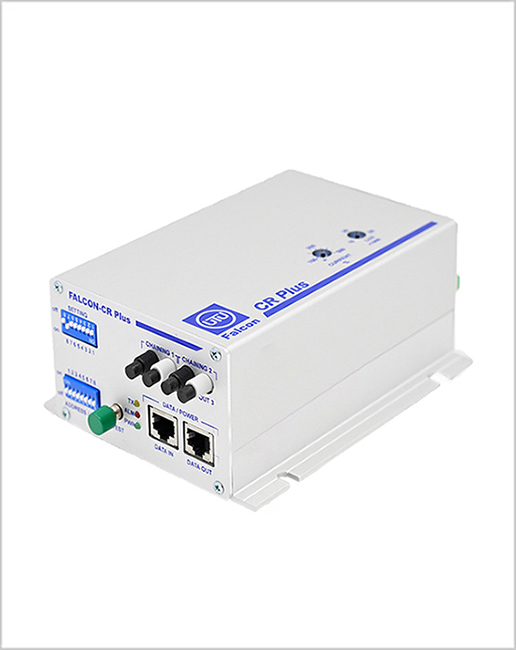

产品名称：电弧光保护UTU-Falcon-CR Plus
产品型号：UTU-Falcon-CR Plus
产品类别：电弧光保护
|
|
产品特点
UTU-Falcon-CR Plus电流单元可检测1个三相电流信号，接入保护用5（2、1）A电流回路。电流越限整定值可以通过面板上电位器来调节，整定范围从50%到500%In；电流扩展单元还可接4个弧光传感器，光照度越限整定值可以通过面板上电位器来调节，整定范围从10KLux到50Klux；电流扩展单元依据已设定的逻辑判断是否发出跳闸指令。电流扩展单元最适合作为馈线开关设备保护用，可有选择地跳馈线开关或母线进线开关。电流扩展单元2个数据线通讯接口（1输入 / 1输出）、4个光纤通讯接口（2输入 / 2输出）；电流扩展单元检测到的电流越限“故障”信号或弧光越限“故障”信号可通过光纤或数据线传输到主控单元，电流扩展单元通常安装在馈线柜。
主要技术参数
项 目
| 参 数
| 项 目
| 参 数
|
电源
| 工作电压：DC12V，功耗：1W
| 动作时间
| 不大于1ms
|
运行环境
| 运行温度0 ~ +70℃
| 尺寸
| 长190mm x 宽130mm x 高45mm
|
重量
| 0.7Kg
| 电磁兼容
| 符合相关标准和国际标准
|
输入
| 4个光信号输入口
2个光纤通讯口
1 个数据线传输口
| 输出
| 2个光纤通讯口、1 个数据线传输口、1 个光纤信号输出口
1 个快速跳闸出口Triac技术5A，600Vp (25A<1s)
1个跳闸出口5A，250VAC
|
