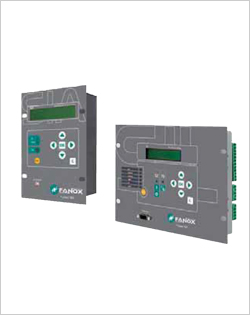

西班牙FANOX综保测控

发布时间: 2019-06-21 12:12

准确监测故障，快速响应

商品信息

		产品概述自供电智能保护测控装置适用于配网系统的环网柜、小型或移动式变电站、箱变、柱式负荷开关/柱式断路器等的一、二次配电网系统。其主要特点采用专用CT供电及辅助电源双电源供电，同时设置外置电池，供电及运行可靠性高；保护功能全面，包括50P、51P、50N、50G、51N、51G、49等等；防护等级整机达IP54；拥有USB、RS232、RS485通信口等。是为保护一次和二次配电网而设计的，还包括49T、81U、25、46、 59P、59N、79等功能。同时，具有强大的故障报告及录波功能。采用了RS232、 USB、RS485、以太网通讯口，满足 ModBus、IEC60870-5-103、IEC60870-5-104、IEC61850及DNP3.0通讯规约。

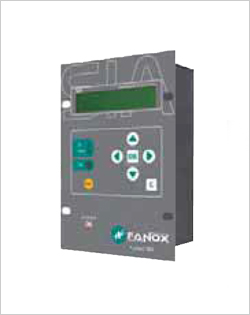

产品名称：自供电智能保护测控装置产品类别：西班牙综保测控

产品特点
◆ 双电源供电/自供电技术：
采用系统直流电或专用电流互感器获取工作电源，外置便携式电池套件进行供电。
◆ 抗干扰能力强，防护等级高：
整机防护等级为IP54。
◆ 全面的通讯功能：
系列包括了ModBus RTU、IEC60870-5-103、IEC60870-5-104、IEC61850及DNP3.0通讯规约。
◆ 电源异常时能确保发生外部故障时启动跳闸功能：
通过能量运行的撞针PRT或TCM跳闸适配器的线圈来切断线路进行跳闸。
◆ 安装方便、运行成本低：
提供不同尺寸装置，易于安装。无需对电池进行安装及维护，降低用户的运行成本。
◆ 可视化界面：
采用LEDs磁性旗标显示和友好的HMI界面。

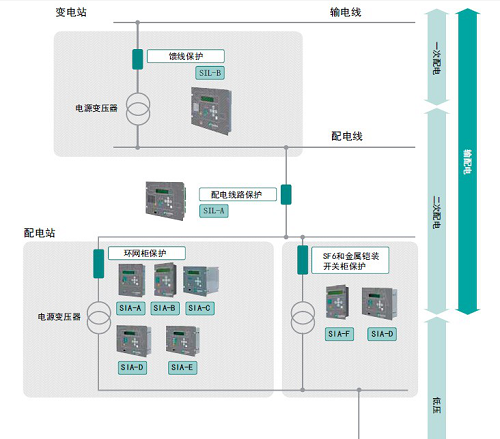

装置应用

部分技术参数

项目	参数	项目	参数
功能50P、50N	工作范围：0.10-30xln（步长0.01）	功能49T	充电时间：10s
	工作时间：0.02-300s（步长0.01s）	跳闸输出	启动撞针：24Vdc或低电线圈288mJ
	启动值：100%、返回值：95%（瞬间返回）	电流测量	有效值，采样16个点/周波
功能51P、51N	工作范围：0.10-7xln（步长0.01）	通信	USB端口：Modbus RTU
	工作时间：0.02-300s（步长0.01s）	外置电池	配USB KitCom适配器
	曲线启动值：110%、曲线返回值：100%、定时启动值：100%、定时返回值：95%（瞬间返回）	自供电电流	三相自供电电平：1＞0.4ls
	计时精度：5%或30ms（取较大）	机械特性	1/4机架-4U、IP-54面板安装
