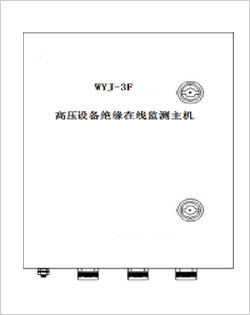

WYJ-3F型系列绝缘在线（带电）监测系统

发布时间: 2019-06-21 12:12

高精度、高可靠性、功能完善、提高工作效率

商品信息

		WYJ-3F型系列绝缘在线（带电）监测系统装置是一款具有高精度、高可靠性、功能完善，具有完全自主知识产权的系列绝缘在线（带电）监测系统新一代产品。 WYJ-3F型系列绝缘在线（带电）监测系统采用模块化设计，创新性的硬件构架，新颖的软件算法,实现了监测系统的灵活配置，能够适应不同类型、不同电压等级的高压电气设备，符合高压设备绝缘状态在线监测的发展趋势。

系统装置特点
⑴ 电流信号和电压信号经过隔离后输入装置，安全可靠；
⑵ 现场施工、接线简单，安装方便；
⑶ 装置采用同步采样技术，PT二次信号无需接入到监测装置，由电压监测装置就地将PT二次信号数字化后经RS485传输到监测装置进行同步测量，安全可靠；
⑷ 系统具有存储功能，所有监测数据永久可保存；
⑸ 系统核心部件测量主板具备即插即用（测量主板上无任何电流、电压或介损值校准调节器件及需要系统软件对其校准设置），具备更换后的测量主板与原测量主板监测数据的一致性，互换性强(电流、电压主板通用)，可带电插拔更换；
⑹ 系统具备故障诊断、数据分析、越限报警；
⑺ 系统测量间隔24小时内任意设置；
⑻ 套管监测装置中预留套管预防性试验接线端子，预防性试验时解开接地端子电缆接地端，即可接入试验仪器做预防试验工作，试验结束恢复即可。

指标名称	容性设备传感器	避雷器传感器
输入电流（mA）	1～700	1～700
最大输出电压（Vrms）	0～10	0～10
工作频率（Hz）	45～55	45～55
工作电压（Vdc）	±12V	±12V
电流穿孔直径（mm）	Φ18	Φ26
