| 产品概述
电弧光保护系统可以在开关柜发生弧光故障时，保护操作人员不受伤害，降低财产损失。UTU-Falcon光电式电弧光保护系统输出跳闸指令时间小于1ms，即使在安装或者维护的时候也能保护工作人员的安全。UTU-Falcon光电式电弧光保护系统在国内所有主要的电力系统和电力公司都已采用。系统由主控单元、弧光单元、弧光扩展单元、电流单元、电流扩展单元、电源模块、弧光传感器及光纤、数据线等组成。采用先进的处理器技术和完备的集成控制系统，使电弧光保护系统动作逻辑可编程，适应母线的各种运行方式。输出采用了Triac技术，确保开关柜里的断路器在最短的时间内得到跳闸指令。
|

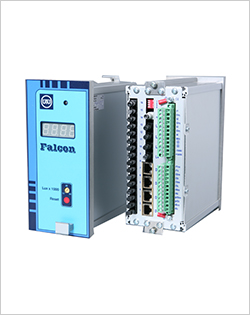

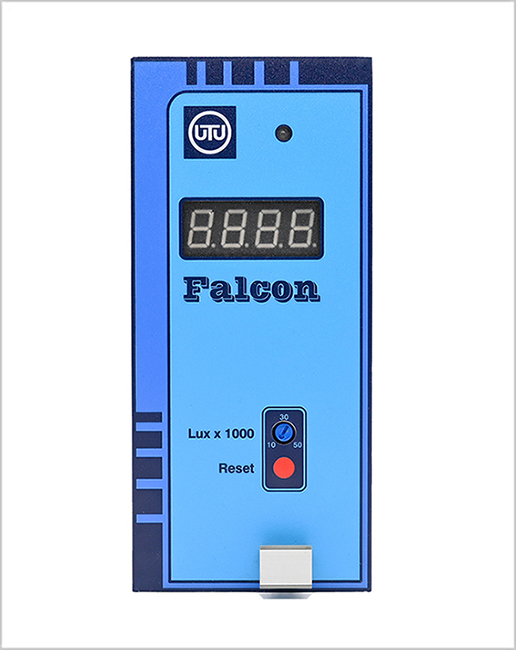

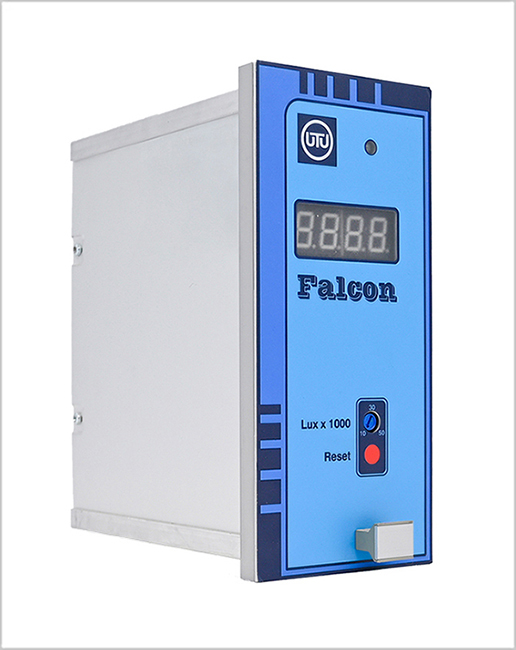

产品名称：电弧光保护UTU-Falcon
产品型号：UTU-Falcon
产品类别：电弧光保护
|
|
产品特点
1.完全满足所有电磁兼容（EMC）标准；
2.符合继电保护设计标准（DL/T5506-2015、GB/T50062-2008）；
3.输出跳闸信号速度快（＜1ms）；
4.采用过流和弧光双判据；
5.无源弧光传感器可靠性高；
6.星型光纤连接传输，抗干扰能力强；
7.跳闸可编程逻辑，对于不同种类可灵活编程；
8.持续全面的自检功能；
9.可容纳多达256个检测点；
10.感光度可按实际情况调整；
11.电源电压控制范围宽；
12.安装使用方便；
13.准确定位故障位置。
主要技术参数
项 目
| 参 数
| 项 目
| 参 数
|
电源
| 工作电压：DC12V，功耗：6W
| 动作时间
| 不大于1ms
|
运行环境
| 运行温度0 ~ +70℃
| 尺寸
| 高196mm x 宽92mm x 深172mm
|
重量
| 1.7Kg
| 电磁兼容
| 符合相关标准和国际标准
|
输入
| 16个光信号输入口（光传感器）
4个光信号输入口（多用途）
4数据传输口
| 输出
| 4 个快速跳闸出口Triac技术5A，600Vp (25A<1s)
*Triac Irms=25A Vdrm=600V (Itsm=175A)
6个跳闸出口（IEC255-23继电器标准）5A，250VAC
1 个光纤信号输出口
|
