| 产品概述

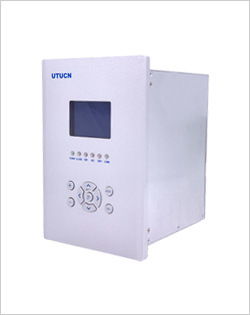

UTUCN电弧光保护装置为变电站、电厂、工业企业等场合的中、低压母线提供快速保护。当发生弧光短路时，被弧光传感器覆盖区域的弧光短路可被快速定位，电弧光保护系统快速动作，切断故障电流，最大限度降低电弧光对设备的损害及人员伤害。UTUCN电弧光保护系统采用弧光检测和电流检测双判据原理，具有保护动作速度快、可靠性高等特点。UTUCN弧光保护系统包括主单元UTUCN-BUS、弧光传感器、连接光纤等。
|
产品名称：电弧光保护 UTUCN
产品型号：UTUCN
产品类别：电弧光保护
|
|
产品特点
1. 装置采用全封闭机箱，强弱电严格分开，同时高可靠性的硬、软件冗余设计使装置具有极强的抗干扰性能；
2. 完善的软、硬件自检功能。发现异常即闭锁出口并发告警信号，显示故障内容；
3. 在线监视及记录功能可显示各种保护及测量参数，如电流、电压、光照度、开关量状态、2～23次谐波测量和总谐波畸变率THD等；
4. 高可靠性大容量的FLASH存储器用于永久保存大量的装置事件和操作记录，还可以保存10次最近的故障录波数据，包括模拟量及二进制变位信息，还包括光强度信息，便于事故原因分析，每条录波数据时间长度4～10秒钟。录波数据可在装置上显示，也可通过导出至U盘由电脑软件Excel显示出故障波形，可以COMTRADE格式输出或TXT格式输出，更方便故障分析；
5. 通讯网络接口有两个以太网接口、一个RS485接口、一个光纤ST接口（选配）。多个装置与上位机或通信管理机相连构成通讯网络，以便系统集中控制，实现遥测、遥信、遥控、遥脉等“四遥”功能。支持电力行业标准DL/T667-1999（IEC60870-5-103 标准）、MODBUS、IEC61850（选配）等多种通信规约。所有保护功能（包括非电量保护）均可自行选择出口方式并有软压板投退；
6. 可设置4套定值适应各种运行工况；
7. 装置具备软件对时和硬件对时功能。硬件对时支持GPS差分秒脉冲对时或者IRIG-B码对时，装置可自动识别对时方式；
8. 不少于11路开入和12路开出，其中包括有4路电子式快速跳闸出口和6路常规出口，另有2路信号接点，开入的名称可自行定义；
9. 装置配有一个USB接口，既可以用于升级程序，也可通过U盘导出装置参数、保护定值、SOE事件、操作记录、装置信息表、故障录波数据等，还可根据导出的格式修改装置参数、保护定值后再由U盘导入装置，可不必每台进入菜单整定，大量减轻了工作量；
10. 主控装置具有16路或32路弧光传感器接口供选配，还可以通过多个弧光卫星装置扩展不少于70路的弧光传感器接口。
主要技术参数
项 目
| 参 数
| 项 目
| 参 数
|
交流额定电流
| 5A（1A）
| 交流额定电压
| 100V（57V）
|
额定频率
| 50Hz/60Hz
| 对时
| GPS或IRIG-B码输入采用差分的方式
|
温度变差
| 在工作环境温度范围内相对于20℃±2℃时，不超过±5%
| 测量精度
| 电流﹑电压﹑频率≤±0.2%；电度﹑功率及其它≤±2%
|
整定误差
| 电流及电压整定误差不超过±2.5%；
采用弧光电流双判据时整组动作时间不超过10ms
| 功率消耗
| 交流电流回路＜0.25VA/相，交流电压回路＜0.5VA/相，电源回路＜10W
|
参数整定范围
| 弧光动作门槛：0~50klx
电流：0.1In～20In
电压：1～220V
零序电流：5mA～12000mA
时间：0～9999S
| 电源电压
| 装置电源电压：
直流DC220V±15%或DC110V±15%
交流AC220V±15%
操作回路电源电压：
直流DC220V±15%或DC110V±15%
交流AC220V±15%或AC110V±15%
|
运行环境
| -25 ～ +55℃
5 ～ 95%（相对湿度）
86 ～ 106 KPa
| 输出接点容量
| 信号接点：长期通过电流1A，
切断电流0.2A（DC220V，V/R 1ms）
跳﹑合闸接点：长期通过电流5A，
切断电流0.3A（DC220V，V/R 1ms）
|
过载能力
| 交流电流回路：2In连续运行
10In连续运行10s
40In连续运行1s
交流电压回路：1.2Ue连续运行
1.4Ue连续运行10s
2Ue连续运行2s
| 机械性能
| 符合相关标准和国际标准
|
电磁兼容性能
| 符合相关标准和国际标准
| 绝缘性能
| 符合相关标准和国际标准
|
