| 产品概述

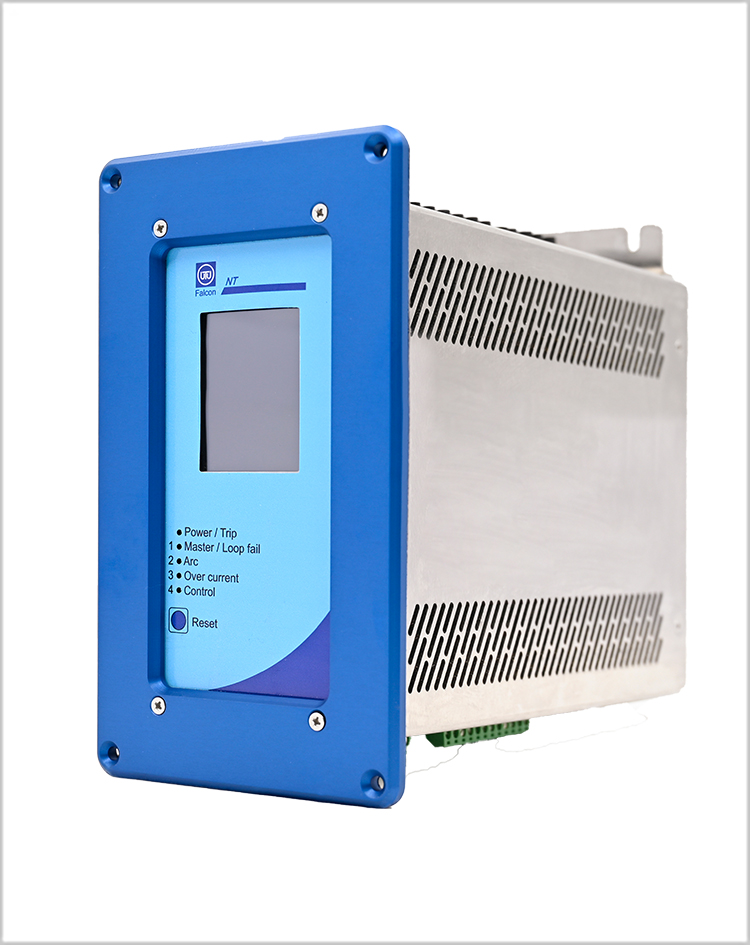

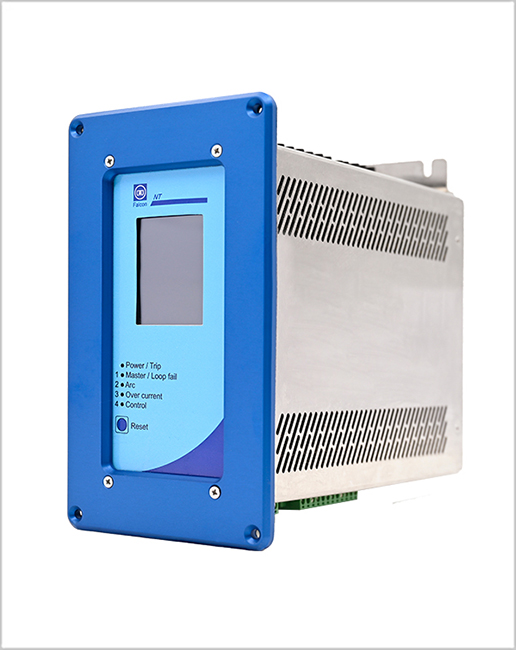

UTU-Falcon NT系统（即UTU电弧光保护系统）是针对UTU-Falcon NT系统运用和多年市场、客户反馈进行重新设计的新一代电弧光保护系统。UTU-Falcon NT系统由主控单元、电源模块、弧光传感器及光纤线等组成。该系统适应中低压母线各种运行方式，既应用灵活，又非常稳定可靠。
|
产品名称：电弧光保护 UTU-Falcon NT
产品型号：UTU-Falcon NT
产品类别：电弧光保护
|
产品特点
1.完全满足所有电磁兼容（EMC）标准；
2.符合继电保护设计标准（DL/T5506-2015、GB/T50062-2008）；
3.输出跳闸信号速度快（＜1ms）；
4.采用过流和弧光双判据；
5.无源弧光传感器可靠性高；
6.星型光纤连接传输，抗干扰能力强；
7.跳闸可编程逻辑，对于不同种类可灵活编程；
8.持续全面的自检功能；
9.感光度可按实际情况调整；
10.电源电压控制范围宽；
11.安装使用方便；
12.准确定位故障位置；
13.支持ModBus/IEC61850等多种通讯协议；
14.电弧光保护系统在弧光故障时，对不同的参数，如弧光和过流等提供相应的事件记录；
15.可实现对零序电流、零序电压的测量；
16.可选配综合保护功能；
17.可选配加入温度等辅助判据。
主要技术参数
项 目
| 参 数
| 项 目
| 参 数
|
电源
| 工作电压：DC24V，功耗：7W
| 动作时间
| 不大于1ms
|

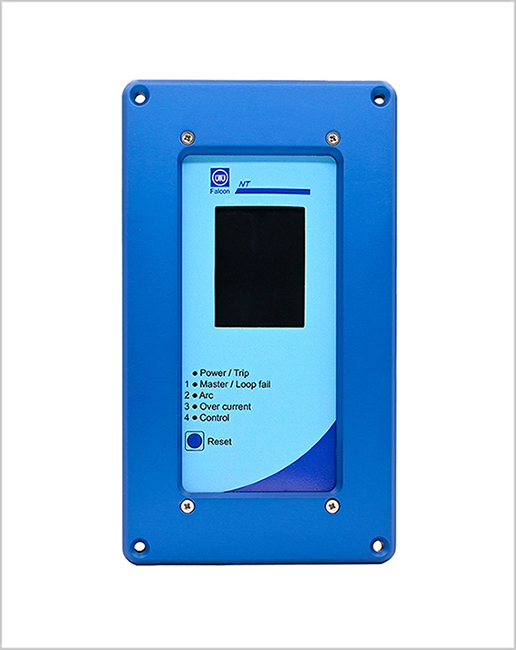

显示
| 彩色触摸屏
| 通讯
| TCP/IP (以太网) 通讯
通讯协议为Modbus 或IEC61850 标准
|
工作环境
| 运行温度-10 ~ +70℃
| 干扰测试
| 通过EMC标准
|

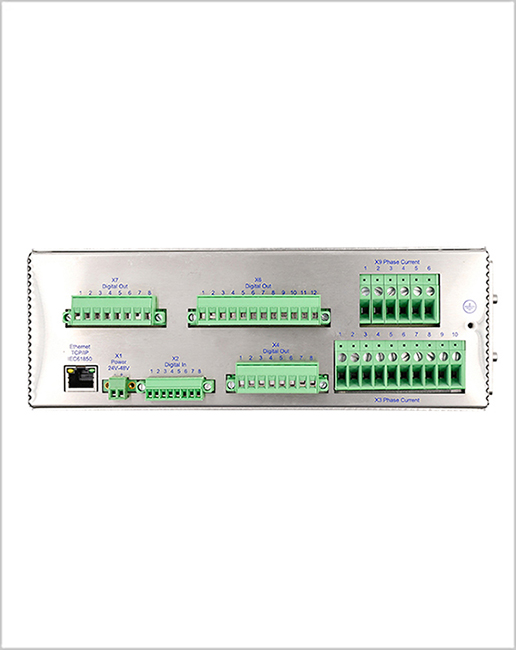

输入
| 相电流输入：额定电流1A或5A；最大量程20In；耐受4In，持续；耐受20In，10s；耐受100In，1s
零序电流输入：额定电流1A或5A；最大量程20In；耐受4In，持续；耐受20In，10s；耐受100In，1s
零序电压输入：额定电压100V；最大量程2.5In；耐受2.5In，持续
数字量输入：常规输入电压24V，电流5.2mA；最大持续输入电压40V；耐受2500VAC，1min
| 输出

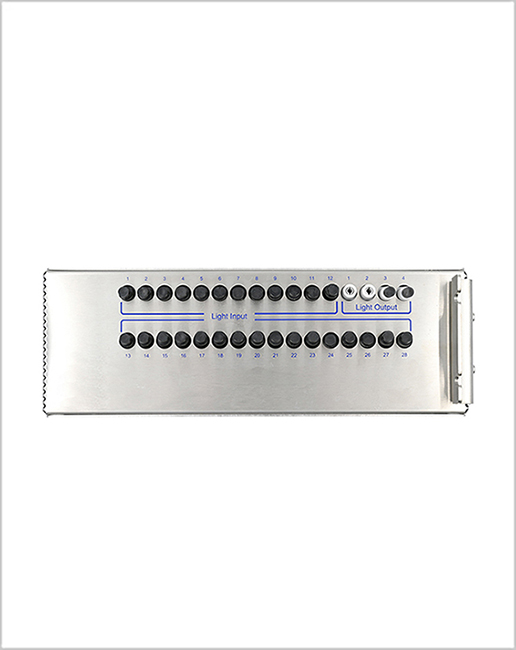

| 4路光信号输出口
快速跳闸出口：额定电流4A；最大脉冲电流10A，1s；额定电压250VAC/DC；耐受2500VAC，1min
常规跳闸出口（常闭常开型）：额定电流10A；
额定电压240VAC/DC
常规跳闸出口（常开型）：额定电流8A；
额定电压400VAC/DC
|
